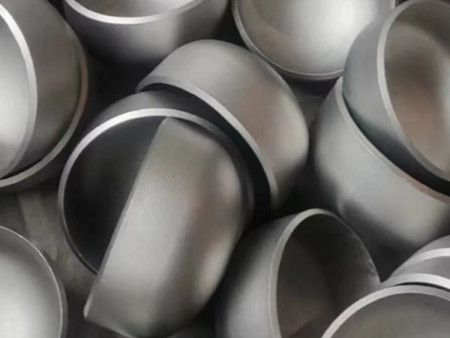

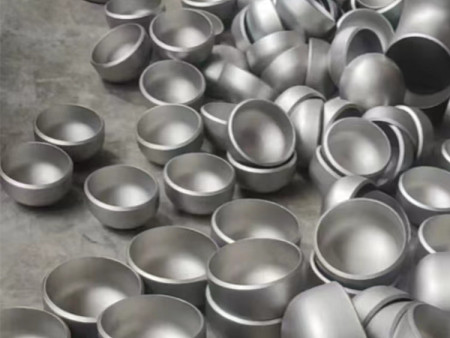

管帽，又稱封頭、堵頭、蓋頭、管子蓋、悶頭，焊接在管端或裝在管端外螺紋上以蓋堵管子的管件

管帽，又稱封頭、堵頭、蓋頭、管子蓋、悶頭，焊接在管端或裝在管端外螺紋上以蓋堵管子的管件。

同樣功能的管件還有管堵。管帽和管堵的區別在于：管帽是套在管子外面起作用的；管堵是塞入管子里面起作用的。

類型

盲板的形式相接近，只不過盲板是可以拆卸的封堵，而焊接管帽則是不可以拆卸的。管帽包括凸形管帽、錐殼、變徑段、平蓋及緊縮口的設計。

凸形管帽包括:半球形管帽、橢圓形管帽、碟形管帽和球冠形管帽。從受力角度看凸形管帽中從半球形管帽逐漸不好，但從制造難度上看，逐漸好制造。

參數

不銹鋼:304 304L 316 316L 321 2520 310、317、等材質.

通徑:DN15-DN1200

壁厚:SCH5-SCH160

標準:ASME DIN JIS BS GB/T JB SH HG ,具體如下:GB/T12459-2017,GB/T13401-2017,ASME B16.9,SH3408,

SH3409,HG/T21635,DL/T695,SY/T0510, DIN2617

用途:水、飲料、啤酒、食品、石油化工、核電、機械、醫療設備、化肥、造船、防水處理、管道等

包裝:木箱、紙箱

碟形管帽的r處避免拼接，會減薄、高應力。

拼接時焊縫方向要求只允許是徑向和環向。以后大型管帽可能會取消此要求。 拼接的距離應有要求，為大于3δ，且不小于100mm(焊接熱影響區是個高應力區，并且在該區的化學成分會有燒損。所以要避開高應力區，該區域與厚度有關。根據實踐經驗，應力衰減長度為大于3δ，且不小于100mm)。但制冷設備很難達到這一要求，有其特殊性。

拼接后成型的封頭，拼接焊縫應進行100%射線或超聲波檢測，合格級別隨設備殼體走。最后成型的焊 縫檢測級別、比例與設備殼體相同，高了浪費。舉例:假如設備殼體是20%檢測，III合格。那悶頭拼接焊縫和最后焊縫也是III合格，焊接接頭系數為0.85;

假如設備殼體是100%檢測，II合格。那悶頭拼接焊縫和最后焊縫也是II合格，焊接接頭系數為1

所以悶頭拼接雖然100%檢測，但合格級別不一樣，隨設備殼體走。

但要注意工藝制造過程:

正確的做法是:下料(劃線)-小板拼成大板-成型-無損檢測

如果未成型之前做檢測是不對的，保證不了成型之后產品的質量。也就是說無損檢測是指最終的無損檢測。

標準行業標準

1)《鋼制對焊無縫管件 類型與參數》GB/T 12459-2017

2)《鋼板制對焊管件》GB/T 13401-2005

3)《電站鋼制對焊管件》DL/T 695-1999

SH 3408 鋼制對焊無縫管件 SH 3409 鋼板制對焊管件

SH 3410 鍛鋼制承插焊管件

HGJ514-87碳鋼、低合金鋼無縫對焊管件
